Блок питания
Блок питания представляет собой металлическую коробку, расположенную, как правило, у задней части системного блока. Блок питания преобразует сетевое напряжение (обычно 220 В) в четыре различных напряжения: +5 В, -5 В, +12 В и -12 В. Эти напряжения питают все компоненты компьютера, расположенные внутри системного блока: системную плату, платы расширения, накопители на жестких и гибких магнитных дисках.

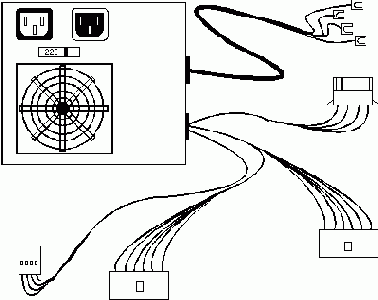

Из блока питания выходят несколько цветных кабелей с разъемами на концах. Встречаются разъемы трех типов: с шестью плоскими выводами, а также с четырьмя выводами большого и маленького размеров. Внешний вид типичного блока питания показан на рисунке 1.9.
Рис. 1.10. Блок питания
Разъемов с шестью выводами должно быть два. Оба эти разъема служат для подключения питания к системной плате компьютера. Разъемы, расположенные на системной плате компьютера, и предназначенные для подключения питания представлены на рисунке 1.10. Через них к системной плате и платам расширения поступают все напряжения, вырабатываемые блоком питания +5 В, -5 В, +12 В и -12 В. Один разъем подводит +5 В и -5 В, а другой +12 В и -12 В.
Рис. 1.11. Разъем питания
Большие разъемы с четырьмя выводами подводят питание к накопителям на жестких и гибких 5,25 дюймовым магнитным дискам, лазерным накопителям и стримеру. Маленькие разъемы с четырьмя выводами обычно используются для подключения питания к накопителям на гибких 3,5 дюймовых магнитных дисках. Через эти разъемы поступают напряжения в +5 В и +12 В.
Рис. 1.12. Разъем питания
Рис. 1.13. Разъем питания
На старых моделях выключатель питания находился непосредственно в самом блоке питания, на его задней или боковой панели. В корпусе компьютера для переключателя было предусмотрено специальное отверстие. Так как блок питания располагается в задней части корпуса, то доступ к выключателю был затруднен.
Поэтому в новых моделях компьютеров производители отказались от размещения выключателя внутри блока питания. Теперь из блока питания выходит толстый черный кабель. Он тянется к выключателю питания компьютера, установленном на лицевой панели компьютера рядом с кнопками сброса ("Reset") и ускорения ("Turbo").
Если вы добавляете к своему компьютеру новые устройства, например, лазерный дисковый накопитель, устройство чтения компакт-дисков, дополнительный накопитель на жестких магнитных дисках, внутренний модем, их также необходимо подключить к блоку питания.
Если вы дополняете компьютер внутренним модемом, звуковой платой или любой другой платой расширения, то вам не потребуется специально подводить к ним линии питания. Все необходимые линии питания поступают от системной платы через несколько выводов разъема платы расширения.
Все устройства, которые подключаются к компьютеру потребляют электроэнергию, и если блок питания недостаточно мощный, это может привести к нестабильной работе компьютера. Нехватка мощности блока питания может выражаться самым неожиданным образом. Например, могут возникнуть ошибки четности в оперативной памяти, происходить самопроизвольные перезагрузки компьютера, а в некоторых случаях компьютер попросту не будет загружаться.
Лучший способ избежать перенагрузки блока питания, следить чтобы его выходная мощность не была меньше, чем суммарная мощность, потребляемая всеми компонентами системного блока: системной платой, платами расширения, дисками и т. д. Значения выходной мощности блока питания и значения потребляемой мощности компонент компьютера можно узнать из их документации.
В следующей таблице приведены средние значения потребляемой мощности для каждой подсистемы компьютера.
| Устройство | Потребляемая мощность, Ватт |
| Системная плата | 10-25 |
| Один Мбайт оперативной памяти | 3-5 |
| Контроллер диска | 3 |
| Контроллер диска с интерфейсом SCSI | 10-15 |
| Видеоадаптер | 6 |
| Асинхронный последовательный и параллельный адаптеры | 2-5 |
| Накопитель на гибких дисках размера 3,5" | 5 |
| Накопитель на гибких дисках размера 5,25" | 5-15 |
| Накопитель на жестком диске | 10-20 |
| Устройство чтения CD ROM | 5-20 |
| Звуковая плата | 5-10 |
| Внутренний модем | 2-5 |
| Накопитель на магнитооптических дисках | 25-40 |
Следует отметить, что мощность, потребляемая блоком питания от сети всегда больше, чем его выходная мощность. Эта разница практически вся идет на нагрев блока питания. Чтобы он не вышел из строя от перенагревания, на задней панели блока питания расположен вентилятор. Вы можете его увидеть, если взгляните на заднюю панель компьютера. Это маленькое устройство, раздражающее пользователей компьютера создаваемым им шумом, играет важную роль в охлаждении блока питания. Если он сломался, вам лучше отдать блок питания в починку, и не дожидаться, пока весь блок питания выйдет из строя.
При размещении системного блока компьютера следите за тем, чтобы вентиляционные отверстия блока питания были всегда открыты и расстояние до стены составляло не меньше 20 см.
Если вам сильно досаждает шум вентилятора, то обратите внимание на компьютеры в корпусе "Low noise". Вентилятор блока питания у них создает значительно меньше шума, чем у обычных компьютеров.
Если вы убедились, что блок питания компьютера не обладает достаточной мощностью, вам придется его заменить, или отказаться от некоторых компонент компьютера. Можно также заменить некоторые внутренние устройства на внешние. Например, внутренний лазерный дисковый накопитель на внешний. Внешние устройства питаются от отдельного блока питания и не нагружают блок питания компьютера.
Не откроем большого секрета, если скажем, что бытовая электрическая сеть, по которой в наши квартиры и учреждения подается электроэнергия, ненадежна. Напряжение в ней может колебаться, то превышая 220 В, то понижаясь. Нередко могут возникать скачки и падения напряжения, высокочастотные помехи.А иногда электропитание вообще могут отключить. Причиной этих нежелательных эффектов может быть включение в сеть питания различного оборудования, например, сварочных аппаратов, грозовые разряды, неисправности на электрической подстанции и т. д.
Вполне естественно, что блок питания компьютера не всегда может справиться с такими флуктуациями в питающей сети. В большинстве случаев сбои питания приводят к перезагрузке компьютера и потере данных, а иногда даже к физическому разрушению блока питания и других компонент компьютера.
Поэтому у пользователя возникает естественное желание уберечь свой компьютер от превратностей судьбы. Для этого можно использовать разнообразные устройства, начиная от простейших фильтров, сглаживающих помехи в сети и кончая бесперебойными источниками питания, обеспечивающими автономную работу компьютера в течение нескольких десятков минут. Рассмотрим эти устройства более подробно.
