Определение конфигурации компьютера
Одной из важнейших областей применения программы CheckIt является определение конфигурации компьютера. CheckIt позволяет установить фирму разработчик BIOS, тип процессора, объем оперативной памяти и памяти на магнитных носителях, а также многие другие характеристики компьютера. Для определения конфигурации компьютера можно также воспользоваться программой Microsoft Diagnostics, входящей в комплект операционных систем MS-DOS и Windows.
Чтобы приступить к определению конфигурации компьютера, выберите из основного меню программы CheckIt строку "SysInfo". Откроется меню "SysInfo". Внешний вид меню "SysInfo" представлен на рисунке 5.2.
Рис. 5.2. Меню "SysInfo"
Теперь выберите из этого меню строку "Configuration". На экране появится диалоговая панель "Configuration Information" (см. рис. 5.3). В этой панели находится список строк, отвечающий за различные подсистемы и характеристики компьютера.

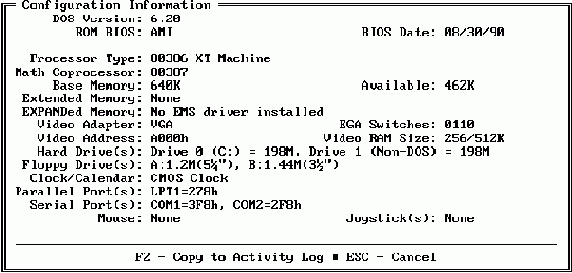

Рис. 5.3. Панель "Configuration Information"
В таблице, расположенной ниже, представлено описание строк панели "Configuration Information".
| Строка | Назначение |
| "DOS Version:" | Номер версии операционной системы MS-DOS. Этот номер также можно узнать при помощи команды VER операционной системы MS-DOS |
| "ROM BIOS:" | Название фирмы-изготовителя BIOS. Наиболее распространены BIOS фирм AMI и AWARD. В разделе "Программа Setup" мы привели описания Setup-прграмы фирм AMI |
| "BIOS Date:" | Дата выпуска BIOS |
| "Processor Type:" | Тип процессора. Различные типы процессоров и арифметических сопроцессоров описаны в разделе "Процессор" |
| "Math Coprocessor:" | Наличие арифметического сопроцессора и его тип |
| "Base Memory:" | Объем стандартной оперативной памяти компьютера |
| "Available:" | Объем доступной (свободной оперативной памяти) |
| "Extended Memory:" | Расширенная память |
| "EXPANDed Memory:" | Дополнительная память |
| "Video Adapter:" | Тип видеоадаптера. Если у вас видеоадаптер SVGA, он будет распознан как VGA |
| "EGA Switches:" | Расположение переключателей видеоадаптера EGA. Эта характеристика компьютера может быть полезна только при установленном видеоадаптере EGA |
| "Video Address:" | Начальный адрес видеопамяти |
| "Video RAM Size:" | Объем видеопамяти. Для современных видеоадаптеров этот параметр может быть определен неправильно |
| "Hard Drive(s):" | Объем жестких дисков компьютера |
| "Floppy Drive(s):" | Тип накопителей на гибких магнитных дисках |
| "Clock/Calendar:" | Тип часов, определяет содержит ли компьютер энергонезависимые часы. Обычно эти часы располагаются в микросхеме CMOS-памяти |
| "Parallel Port(s):" | Параллельные порты |
| "Serial Port(s):" | Последовательные асинхронные порты |
| "Mouse:" | Мышь. Чтобы программа CheckIt обнаружила мышь, необходимо чтобы был загружен драйвер мыши. Например, для мыши фирмы Microsoft должен быть загружен драйвер MOUSE.COM или MOUSE.SYS |
| "Joystick(s):" | Джойстики |
Вы можете сохранить информацию о конфигурации компьютера в файле журнала регистрации. Для этого следует нажать клавишу <F2>. Файл журнала регистрации располагается в каталоге программы CheckIt и имеет название CHECKIT.LOG.
После завершения просмотра диалоговой панели "Configuration Information", нажмите клавишу <Esc>. Вы вернетесь в меню "Configuration".
Программа CheckIt позволяет просмотреть распределение первого мегабайта памяти компьютера (так называемую карту памяти). Для этого следует выбрать из меню "SysInfo" строку "Memory Map". На экране появится панель "Base Memory Map" (см. рис. 5.4).

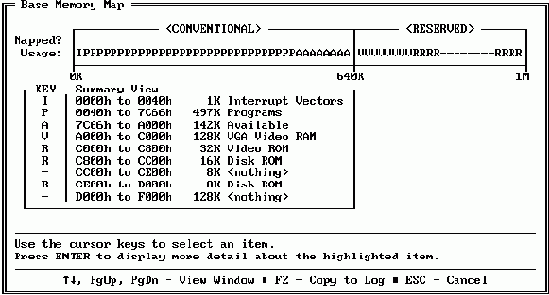

Рис. 5.4. Распределение памяти компьютера (Панель "Base Memory Map")
В верхней части экрана находится графическое представление первого мегабайта памяти, а в нижней ("Summary View") - та же самая информация в виде списка. Первый мегабайт памяти включает стандартную оперативную память (первые 640 Кбайт) и зарезервированную память (от 640 Кбайт до 1 Мбайт). Стандартная оперативная память представлена прямоугольником "CONVENTIONAL", а зарезервированная - "RESERVED". Память разбита на отдельные участки, в зависимости от режима их использования. Каждый участок представлен различными символами, по которым можно определить, для чего он используется. В таблице, расположенной ниже мы объясняем смысл этих символов.
| Символ | Обозначает |
| I | Таблица прерываний. Данная таблица содержит адреса обработчиков 256-и аппаратных и программных прерываний |
| P | Область оперативной памяти, используемая программами. Она содержит коды операционной системы MS-DOS, загруженных драйверов и резидентных программ. В этой области также содержится сама программа CheckIt |
| A | Свободная область оперативной памяти, доступная для использования программами |
| B | Расширенная область данных BIOS (Extended BIOS Data Area). Эта область оперативной памяти используется BIOS |
| V | Область видеопамяти. Физически эта память расположена на плате видеоадаптера |
| R | ПЗУ (ROM). Постоянная память. Ее содержимое не может быть изменено. Доступ к ней осуществляется как к обычной оперативной памяти. Это может быть либо ПЗУ BIOS, либо ПЗУ адаптера |
| - | Неиспользуемая область памяти. Данное адресное пространство не задействовано |
| E | Страничный блок памяти EMS. Обычно эти блоки бывают размера 64Kбайт |
| H | Верхняя память. CheckIt обнаружил наличие блока памяти в области зарезервированной памяти, но не может определить как она используется |
| Дополнительная память |
С помощью клавиш управления курсором вы можете перемещать курсор по участкам в графическом представлении памяти. Автоматически выбирается соответствующий блок из списка "Summary View".
В левой части списка "Summary View" расположен символ, соответствующий данному участку памяти, затем отображается начальный и конечный адрес этого участка памяти, его размер и краткое описание. Например, на рисунке 5.4 адресное пространство начинающееся с адреса C000h по адрес C800h, занято ПЗУ видеоадаптера.
Для выбранного участка памяти можно получить более подробную информацию, нажав на клавишу <Enter>. На экране появится дополнительное окно с описанием этого участка памяти. Форма описания зависит от того, как используется этот участок памяти.
Изучив распределение памяти, вы можете определить, какие программы используют аппаратные прерывания (IRQ) и каналы прямого доступа (DMA). Это может быть полезно при устранении конфликтов между различными платами расширения, установленными в компьютере.
К сожалению, полностью полагаться на CheckIt при разрешении конфликтов между платами расширения нельзя. Дело в том, что CheckIt может определить назначение линии IRQ, только после загрузки соответствующего драйвера устройства.
Выберите из меню "SysInfo" строку "Interrupts". На экране появится панель "Interrupts Usage" (см. рис. 5.5). В левой части панели "Interrupts Usage" расположен список аппаратных прерываний (IRQ). Напротив каждого IRQ расположены названия драйверов, резидентных программ или устройств, которые обрабатывают соответствующие прерывания. В правом верхнем углу экрана отображается список устройств, которые не имеют IRQ. Ниже показан список каналов прямого доступа - "STANDARD DMA ASSIGNMENTS".

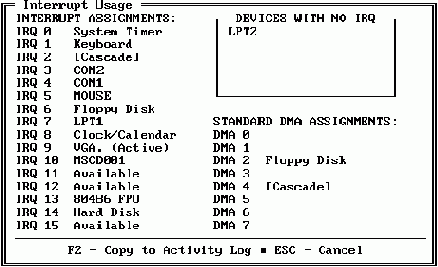

Рис. 5.5. Панель "Interrupts Usage"
На рисунке 5.5 отображено использование прерываний на нашем компьютере. Прерывание IRQ0 используется системным таймером. Прерывание IRQ1 используется контроллером клавиатуры.
Напротив прерывания IRQ2 отображается строка "[CASCADE]". Эта линия IRQ используется в компьютерах класса IBM PC/AT для каскадирования микросхем управления прерываниями. Если вы настроили какие-либо платы расширения или программы на использование этого прерывания, оно будет переназначено на IRQ9.
Прерывание IRQ3 задействовано портом асинхронного последовательного адаптера COM2, а прерывание IRQ4 - сразу двумя портами: COM1 и COM3. Прерывание IRQ5 вырабатывается мышью. Прерывание IRQ6 - накопителем на гибких магнитных дисках, IRQ7 - параллельным адаптером, IRQ8 - таймером, IRQ9 - видеоадаптером, IRQ10 - драйвером устройства CD-ROM, IRQ11, IRQ12 и IRQ15 не используются, IRQ13 - арифметическим сопроцессором и IRQ14 накопителем на жестких магнитных дисках.
Список "STANDARD DMA ASSIGNMENTS" содержит только стандартные каналы, используемые операционной системой MS-DOS. Если у вас установлено дополнительное программное обеспечение, например, драйвер звуковой платы, то используемые им каналы прямого доступа в этом списке показаны не будут.
Чтобы просмотреть содержимое стандартной CMOS-памяти, не обязательно запускать программу Setup. Достаточно выбрать из меню "SysInfo" строку "CMOS Table". На экране появится диалоговая панель "Display CMOS Table" (см. рис. 5.6). В панели "Display CMOS Table" отображается текущее значение даты и времени, считанное из CMOS-памяти, тип накопителей на гибких дисках, объем основной и расширенной памяти, тип видеоадаптера, а также тип накопителей на жестких магнитных дисках, подключенных к компьютеру.

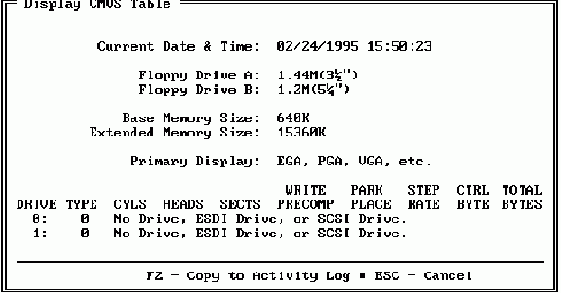

Рис. 5.6. Панель "Display CMOS Table"
Прочитать содержимое расширенной CMOS-памяти при помощи программы CheckIt нельзя. Чтобы просмотреть расширенную CMOS-память или изменить любые значения в CMOS-памяти, необходимо воспользоваться программой Setup. Описание программы Setup представлено в разделе "Программа BIOS Setup".
Вы можете также просмотреть список загруженных драйверов.
Для этого предназначена строка "Device Drivers" меню "SysInfo". Выберите строку "Device Drivers". На экране появится панель "DOS Device Drivers" (см. рис. 5.7).

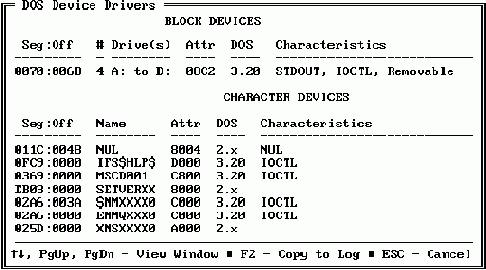

Рис. 5.7. Панель "DOS Device Drivers"
В панели " DOS Device Drivers" вы можете видеть список драйверов, загруженных на вашем компьютере. Этот список состоит из двух частей. В первой части представлены блочные драйвера, а во второй - символьные.
Каждая строка списка состоит из нескольких полей, назначение которых описано в следующей таблице.
| Поле | Содержит |
| "Seg:Off" | Поле показывает расположение драйвера в оперативной памяти и содержит шестнадцатиричные значения сегмента и смещения |
| "# Drive(s) (Block Devices)" | Поле представлено только для блочных устройств, например, накопителей на гибких и жестких магнитных дисках. В нем отображается количество и имена дисков, управляемые данным драйвером |
| "Name (Character Devices)" | Поле представлено только для символьных устройств, например, для портов асинхронного последовательного адаптера. В этом поле отображается имя драйвера |
| "Attr" | Байт атрибутов. Его расшифровка содержится в следующих двух полях |
| "DOS" | Версия операционной системы MS-DOS, начиная с которой драйвер может работать. Вам необходимо проверить, чтобы на жестком диске компьютера была установлена эта или более поздняя версия операционной системы |
| "Characteristics" | Дополнительная информация о драйвере |
