Порты последовательного адаптера


Если у вас не работает устройство, подключенное к порту последовательного асинхронного адаптера, например мышь или внешний модем, следует проверить работоспособность порта. В этом вам поможет программа CheckIt. Перед тем как приступить к проверке COM-порта, рекомендуется отключить от него все устройства и подсоединить специальную заглушку. Заглушка позволяет программе CheckIt полностью проверить функционирование COM-порта. Схема заглушки представлена на рисунках 5.26 и 5.27. Описание последовательного адаптера вы найдете в разделе "Последовательный адаптер".

Для проверки портов последовательного асинхронного адаптера выберите из главного меню программы "Test" строку "Serial Ports". Откроется временное меню, содержащее список портов асинхронного адаптера - "COM1", "COM2", "COM3", "COM4". Выберите порт, который необходимо проверить. На экране появится диалоговая панель "Serial Ports Test". В нижней части этой панели отображается вопрос:

Is an external loopback connector attached to the serial port COM2?

Если к разъему проверяемого COM-порта подключена заглушка, нажмите клавишу <Enter>. В противном случае нажмите сначала клавишу <N>, а затем клавишу <Enter>. Начнется процесс проверки COM-порта (см. рис. 5.16). Если проверка порта завершится успешно, напротив названия каждого теста будет стоять символ

.

После окончания тестов нажмите любую клавишу на клавиатуре. Вы вернетесь в главное меню программы.

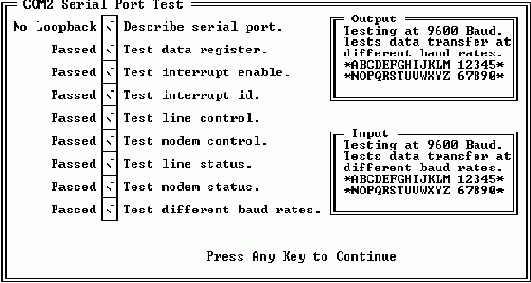

Рис. 5.6. Диалоговая панель "Serial Ports Test"

Если программа CheckIt обнаружит ошибку в работе COM-порта, то после окончания тестов на экране дисплея отображается подробный отчет, описывающий выявленные неисправности.
